产品展示

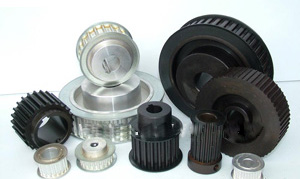

3M型号同步带轮

产品分类：同步带轮-3M同步带轮尺寸表  加入收藏

产品简介：同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。带的工作面是齿的侧面，工作时，胶带的凸齿与带轮齿槽相啮合.由于它是一种啮合传动,因而带与带轮间不再存在相对滑动,从而使主、从动轮间的传动达到同步。

同步带轮设计要求

同步带轮由轮缘、轮辐和轮毂三部分组成。设计带轮时，应使其结构便于制造，质量分布均匀，重量轻，并避免由于铸造产生过大的内应力。V>5m/s 时要进行静平衡，V>25m/s 时则应进行动平衡。

如何选择正确的同步带轮材料

带轮材料常用灰铸铁、45#钢、铝合金、铜或工程塑料等。灰铸铁应用广，当V≤30m/s 时用HT200，V≥25～45m/s，则宜采用孕育铸铁开铸钢，也可用钢板冲压一焊接带轮。小功率传动可以用铸铝和塑料。

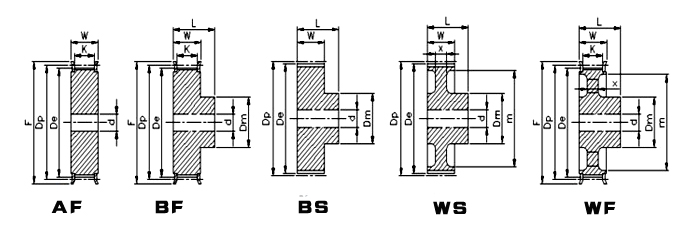

选择正确的同步带轮形状结构图


3M型号同步带轮尺寸表(节距=3.00mm)

3M型标准皮带宽6mm

规格

齿数

形状

节径

外径

W

L

1K

X

轮毂直径

内孔

透孔外径

档边外径

档边内径

档边型号

3M

10

C/A

9.55

8.79

11

19

7

-

-

3

-

13

6

F-101306

3M

11

C/A

10.50

9.74

11

19

7

-

-

3

-

14

7

F-101407

3M

12

C/A

11.46

10.70

11

19

7

-

-

3

-

14

7

F-101407

3M

14

C/A

13.37

12.61

11

19

7

-

-

4

-

13

9.5

F-101695

3M

15

C/A

14.32

13.56

11

19

7

-

-

4

-

18

11

F-101811

3M

16

C/A

15.28

14.52

11

19

7

-

10

4

-

18

11

F-101811

3M

18

C/A

17.19

16.43

11

19

7

-

10

5



23

12

F-102312

3M

19

C/A

18.14

17.38

11

19

7

-

10

5

-

25

13

F-102513

3M

20

C/A

19.10

18.34

11

19

7

-

10

5

-

25

14

F-102514

3M

21

A/B

20.05

19.29

11

19

7

-

11

5

-

25

14

F-102514

3M

22

A/B

21.01

20.25

11

19

7

-

11

6

-

25

14

F-102514

3M

24

A/B

22.92

22.16

11

19

7

-

14

6

-

28

18

F-102818

3M

25

A/B

23.87

23.11

11

19

7

-

14

6

-

28

18

F-102818

3M

26

A/B

24.83

24.07

11

19

7

-

15

6

-

28

18

F-102818

3M

28

A/B

26.74

25.98

11

19

7

-

17

6

-

31

20

F-103120

3M

30

A/B

28.65

27.89

11

19

7

-

19

6

-

33

22

F-103322

3M

32

A/B

30.56

29.80

11

19

7

-

20

6

-

33

22

F-103322

3M

34

A/B

32.47

31.71

11

19

7

-

22

8

-

38

26

F-103826

3M

36

A/B

34.38

33.62

11

19

7

-

24

8

-

38

26

F-103826

3M

38

A/B

36.29

35.53

11

19

7

-

26

8

-

43

28

F-104328

3M

40

A/B

38.20

37.44

11

19

7

-

28

8

-

44

32

F-104432

3M

46

A/B

43.93

43.16

11

19

7

-

32

10

-

51

36

F-105136

3M

48

A/B

45.84

45.07

11

19

7

-

32

10

-

51

36

F-105136

3M

60

A/B

57.30

56.53

11

19

7

-

36

12

-

65

30

F-156550
