氯丁橡胶同步带介绍
氯丁橡胶同步带的结构由以下四个部份组成
(1) 玻璃纤维抗拉层，是由多股玻璃纤维组成的绳索，沿胶带宽度按螺旋形绕布在胶带的节线位置，其强度高，伸长小，耐腐蚀和耐热性能良好
(2) 氯丁胶带背，它将玻璃纤维牢固地粘合在节线位置，起着保护抗拉材料的作用；在传动过程中需要使用带背的场合，可防止由于摩擦而引起的损坏，它比聚氨脂带背更具有优越的耐水解性和耐热性。
(3) 氯丁胶带齿，带齿由剪切强度高、硬度适当的氯丁胶组成，需要精密的成型和精确的分布位置才能与带轮的齿槽正确啮合，其齿根要与节线保持规定的距离，弯曲时节距无变化。
(4) 尼龙布包布层 这是保护胶带的抗摩擦部分，应具有优越的耐磨性，是用摩擦系数小的尼龙帆布组成。
氯丁橡胶同步带的耐水解、耐热、耐冲击性能优于聚氨脂同步带、它的传动功率范围大，特别在大功率传动中，聚氨脂同步带是无法与这相比的。工作温度一般在-34~100℃范围内。
|

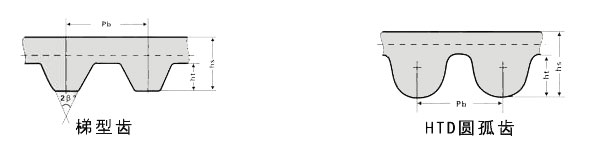

齿形代号 |
型号 |
节距 (mm) |
齿高(mm) |
带厚 (mm) |
查看 |
|
HTD |
2M |
2 |
0.75 |
1.36 |
|
|
3M |
3 |
1.17 |
2.4 |
||
|
5M |
5 |
2.06 |
3.8 |
||
|
8M |
8 |
3.36 |
6 |
||
|
14M |
14 |
6.02 |
10 |
||
|
20M |
20 |
8.4 |
13.2 |
||
|

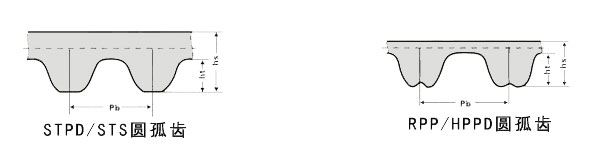

STPD/STS |
S2M |
2 |
0.76 |
1.36 |
|
|
S3M |
3 |
1.14 |
1.9 |
||
|
S4.5M |
4.5 |
1.71 |
2.81 |
||
|
S5M |
5 |
1.91 |
3.4 |
||
|
S8M |
8 |
3.05 |
5.3 |
||
|
S14M |
14 |
5.3 |
10.2 |
||
|
RPP/HPPD |
P2M |
2 |
0.76 |
1.36 |
|
|
P3M |
3 |
1.15 |
1.9 |
||
|
P5M |
5 |
1.95 |
3.5 |
||
|
P8M |
8 |
3.2 |
5.5 |
||
|
P14M |
14 |
6 |
10 |
|
齿形代号 |
型号 |
节距 (mm) |
齿高(mm) |
带高(mm) |
角度β° |
查看 |
|
英制梯型齿 |
MXL |
2.032 |
0.51 |
1.14 |
40 |
|
|
XL |
5.08 |
1.24 |
2.30 |
50 |
||
|
L |
9.525 |
1.91 |
3.60 |
40 |
||
|
H |
12.7 |
2.29 |
4.30 |
40 |
||
|
XH |
22.225 |
6.35 |
11.20 |
40 |
||
|
XXH |
31.750 |
9.53 |
15.70 |
40 |
||
|
公制梯型齿 |
T2.5 |
2.5 |
0.70 |
1.30 |
40 |
|
|
T5 |
5 |
1.20 |
2.20 |
40 |
||
|
T10 |
10 |
2.50 |
4.50 |
40 |
||
|
T20 |
20 |
5.00 |
8.00 |
40 |
||
|
AT5 |
5 |
1.20 |
2.70 |
50 |
||
|
AT10 |
10 |
2.50 |
5.00 |
50 |
||
|
AT20 |
20 |
5.00 |
8.00 |
50 |
