RPP8M圆孤齿同步带
产品分类:圆孤齿橡胶同步带-RPP8M同步带系列 加入收藏
产品简介:同梯形齿同步带相比,且齿根应力集中小,寿命更长传递功率比梯型齿高1.2-2倍,与同步轮啮合比较好,来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造,骨架层是采用的是日本进口优质玻璃纤维线绳,齿面耐磨层采用尼龙66高弹力布做保护。产品包括:2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号
RPP8M橡胶同步带的保管、安装使用注意事项
1、严禁将RPP8M同步带强行过度折断、弯曲、避免强力层损伤,失去使用价值。
2、不得将RPP8M同步带长期处于不正常的弯曲状态存放。
3、将RPP8M同步带要保存在阴凉处,避免阳光直晒,这样同步带容易老化。
4、在安装时请缩短中心距,放松张紧轮,不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、RPP8M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准,直接影响使用寿命。
7、发现主动轮上RPP8M同步带向一边偏位,应移动一下被动轮加以调整,并调整张紧轮的压力。
8、在起动时,中心距改变,RPP8M同步带松驰,发生跳齿现象,应检查带轮机架是否松动,轴的定位有否失准。加以调整、加固。
9、RPP8M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来,采矿冶金、钢铁机械、医疗设备需求量日益增加,同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

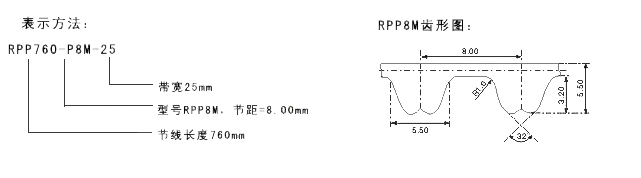

RPP8M圆孤齿同步带齿形与表示方法
RPP8M圆孤齿同步带规格、型号、尺寸(节距=8.00mm)
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
288-P |
288.00 |
36 |
840-P |
840.00 |
105 |
1440-P |
1440.00 |
180 |
320-P |
320.00 |
40 |
856-P |
856.00 |
107 |
1464-P |
1464.00 |
183 |
480-P |
480.00 |
60 |
880-P |
880.00 |
110 |
1600-P |
1600.00 |
200 |
536-P |
536.00 |
67 |
920-P |
920.00 |
115 |
1760-P |
1760.00 |
220 |
560-P |
560.00 |
70 |
960-P |
960.00 |
120 |
1800-P |
1800.00 |
225 |
600-P |
600.00 |
75 |
1040-P |
1040.00 |
130 |
2000-P |
2000.00 |
250 |
632-P |
632.00 |
79 |
1080-P |
1080.00 |
135 |
2200-P |
2200.00 |
275 |
640-P |
640.00 |
80 |
1120-P |
1120.00 |
140 |
2400-P |
2400.00 |
300 |
680-P |
680.00 |
85 |
1200-P |
1200.00 |
150 |
2600-P |
2600.00 |
325 |
720-P |
720.00 |
90 |
1224-P |
1224.00 |
153 |
2800-P |
2800.00 |
350 |
760-P |
760.00 |
95 |
1280-P |
1280.00 |
160 |
3048-P |
3048.00 |
381 |
800-P |
800.00 |
100 |
1352-P |
1352.00 |
169 |
3200-P |
3200.00 |
400 |
