锥面紧固联接衬套

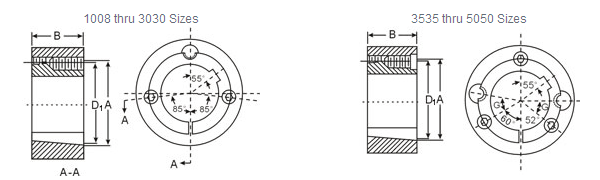

1008 至 3030 尺寸
|
锥套型号 |
大端外径 A |
长度 B |
边孔位置直径 D1 |
螺孔直径 d1 |
|
1008 |
35.2 |
22.3 |
33.73 |
M6 |
|
1108 |
38.38 |
22.3 |
36.92 |
M6 |
|
1210 |
47.62 |
25.4 |
44.44 |
M10 |
|
1215 |
47.62 |
38.1 |
44.44 |
M10 |
|
1310 |
50.8 |
25.4 |
47.63 |
M10 |
|
1610 |
57.15 |
25.4 |
52.97 |
M10 |
|
1615 |
57.15 |
38.1 |
53.97 |
M10 |
|
2012 |
69.85 |
31.8 |
66.68 |
M12 |
|
2517 |
85.73 |
44.5 |
82.55 |
M12 |
|
2525 |
85.73 |
63.5 |
82.55 |
M12 |
|
3020 |
107.96 |
50.8 |
101.6 |
M16 |
3535 至 5050 尺寸
|
锥套型号 |
大端外径 A |
长度 B |
边孔位置直径 D1 |
螺孔直径 d1 |
G |
|
3535 |
127 |
89 |
122.68 |
M12 |
40° |
|
4040 |
146.05 |
101.6 |
140.72 |
M16 |
40° |
|
4545 |
161.93 |
114.3 |
155.7 |
M20 |
40° |
|
5050 |
177.8 |
127 |
170.69 |
M20 |
37° |
锥套内孔参考规格
|
锥套型号 |
锥套内孔规格 |
|
1008 |
10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. |
|
1108 |
10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. |
|
1210 1215 |
11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. |
|
1310 |
14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. |
|
1610 1615 |
14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. |
|
2012 2017 |
18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. |
|
2517 2525 |
20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 55. 60. |
|
3020 3030 |
25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 60. 65. 70. 75. |
|
3525 3535 |
35. 38. 40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. |
|
4030 4040 |
40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. 95. 100. |
|
4535 4545 |
55. 60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. |
|
5040 5050 |
60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. 115. 120. 125. |
