同步带轮传动简介
同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。带的工作面是齿的侧面,工作时,胶带的凸齿与带轮齿槽相啮合.由于它是一种啮合传动,因而带与带轮间不再存在相对滑动,从而使主、从动轮间的传动达到同步。归纳起来有下列几方面优点:
(1).传动效率高,可达98%~99.5% ,居各种机械传动之首。节能效果大,经济效率高。
(2).与齿形轮之间返向间隙很小,严格同步带,不打滑,传动比准确,角速度恒定,故可用于精密传动。
(3).不需要润滑,还能耐油耐潮,既省油又不会产生污染,特别对食品、造纸、轻纺、化纤及汽车工业尤其重要。
(4).速比范围大,一般可以达到10,允许线速度也高,可达50米/秒
(5).传动功率范围大,可以从几瓦到数百千瓦
(6).传动平稳,能吸振,噪音小。
(7).带的张紧力小,因而轴上压力减轻,轴承使用寿命可得到延长。
(8).结构紧凑,还适宜多轴传动。
同步带轮设计要求
同步带轮由轮缘、轮辐和轮毂三部分组成。设计带轮时,应使其结构便于制造,质量分布均匀,重量轻,并避免由于铸造产生过大的内应力。V>5m/s 时要进行静平衡,V>25m/s 时则应进行动平衡。
--------------------------------------------------------------------------------
同步带轮一般用什么材料
带轮材料常用灰铸铁、45#钢、铝合金、铜或工程塑料等。灰铸铁应用最广,当V≤30m/s 时用HT200,V≥25~45m/s,则宜采用孕育铸铁开铸钢,也可用钢板冲压一焊接带轮。小功率传动可以用铸铝和塑料。
--------------------------------------------------------------------------------
同步带轮外径、节径示意图
注:
Pb=同步轮节圆或同步带节线上测得相邻两齿的距离。
d=同步轮的节圆直径。
do=同步轮实际外圆直径。

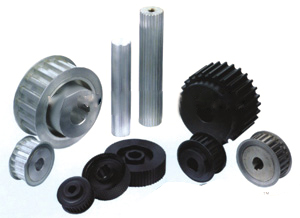

同步带轮基本形状结构图例

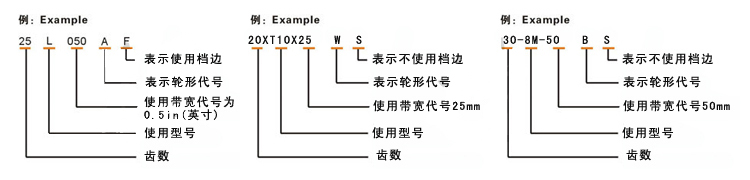

同步带轮代号表示方式

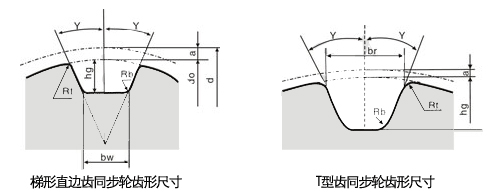

梯型同步带轮齿形图

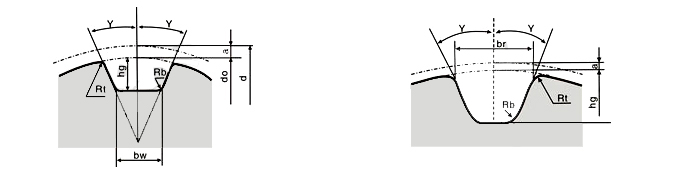

梯形直边齿同步带轮齿形图 T型齿同步带轮齿形图
梯型直边齿同步带轮尺寸表
型号 |
节距pb |
bw |
hg |
Ψ+1.5° |
rb |
rt |
2δ |
查 看 |
MXL |
2.032 |
0.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XL |
5.080 |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
L |
9.525 |
3.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.762 |
|
H |
12.70 |
4.19±0.13 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
22.225 |
7.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
31.750 |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
T型齿同步带轮尺寸表
型号 |
节距pb |
形状 |
形状 |
y |
rb |
rt |
2a |
查看 |
||||||
SE br |
N br |
SE hg |
N hg |
|||||||||||
偏差 |
偏差 |
偏差 |
mix |
± 15 |
max |
|
偏差 |
|
||||||
T2.5 |
2.5 |
1.75 |
+0.05 |
1.83 |
+0.05 |
0.75 |
+0.05 |
1 |
25 |
0.2 |
0.3 |
+0.05 |
0.6 |
|
T5 |
5.0 |
2.96 |
+0.05 |
3.32 |
+0.05 |
1.25 |
+0.05 |
1.95 |
25 |
0.4 |
0.6 |
+0.05 |
1 |
|
T10 |
10.0 |
6.02 |
+0.1 |
6.57 |
+0.1 |
2.6 |
+0.1 |
3.4 |
25 |
0.6 |
0.8 |
+0.1 |
2 |
|
T20 |
20.0 |
11.65 |
+0.15 |
12.6 |
+0.15 |
5.2 |
+0.13 |
6 |
25 |
0.8 |
1.2 |
+0.1 |
3 |

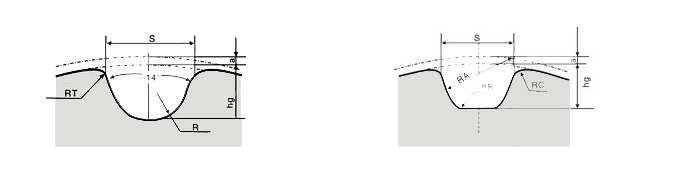

圆孤齿同步带轮齿形图
HTD型同步带轮尺寸表
型号 节距pb 齿高 底圆半径 齿槽宽 齿顶圆半径 齿形角 查 看 3M 3 1.28 0.91 1.90 0.3 ≈14° 5M 5 2.16 0.56 3.25 0.48 ≈14° 8M 8 3.54 2.57 5.35 0.8 ≈14° 14M 14 6.20 4.65 9.80 1.4 ≈14°
STPD/STS型同步带轮尺寸表
型号 节距pb 齿高 侧圆半径 齿槽宽 齿底角 齿顶角 查 看 S2M 2 0.76 1.325 1.30 0.1 0.19 详细规格 S3M 3 1.11 1.975 1.95 0.15 0.28 S4.5M 4.5 1.59 2.98 2.93 0.22 0.48 S5M 5 1.77 3.275 3.25 0.25 0.55 S8M 8 2.83 5.30 5.20 0.4 0.9 S14M 14 4.95 9.28 9.10 0.7 1.6
梯形直边齿同步轮齿形尺寸表
型号
|
节距pb
|
bw
|
hg
|
Ψ+1.5°
|
rb
|
rt
|
2δ
|
查看
|
MXL
|
2.032
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XL
|
5.08
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
9.525
|
3.05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.762
|
|
H
|
12.7
|
4.19±0.13
|
3.05
|
20
|
1.6
|
1.6
|
1.372
|
|
XH
|
22.225
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
31.75
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
T型齿同步轮齿形尺寸表
型号 |
节距pb
|
形状
|
形状
|
y
grad |
rb
|
rt
|
2a
|
查看
|
||||||
SE br
|
N br
|
SE hg
|
N hg
|
|||||||||||
|
偏差 |
|
偏差
|
|
偏差
|
mix
|
± 15°
|
max
|
|
偏差
|
|
|||
T2.5
|
2.5
|
1.75
|
+0.05
0 |
1.83
|
+0.05
0 |
0.75
|
+0.05
0 |
1
|
25
|
0.2
|
0.3
|
+0.05
0 |
0.6
|
|
T5
|
5.0
|
2.96
|
+0.05
0 |
3.32
|
+0.05
0 |
1.25
|
+0.05
0 |
1.95
|
25
|
0.4
|
0.6
|
+0.05
0 |
1
|
|
T10
|
10.0
|
6.02
|
+0.1
0 |
6.57
|
+0.1
0 |
2.6
|
+0.1
0 |
3.4
|
25
|
0.6
|
0.8
|
+0.1
0 |
2
|
|
T20
|
20.0
|
11.65
|
+0.15
0 |
12.6
|
+0.15
0 |
5.2
|
+0.13
0 |
6
|
25
|
0.8
|
1.2
|
+0.1
0 |
3
|
HTD型同步轮齿形尺寸表
型号
|
节距pb
|
齿高
|
底圆半径
|
齿槽宽
|
齿顶圆半径
|
齿形角
|
查看
|
3M
|
3
|
1.28
|
0.91
|
1.9
|
0.3
|
≈14°
|
|
5M
|
5
|
2.16
|
0.56
|
3.25
|
0.48
|
≈14°
|
|
8M
|
8
|
3.54
|
2.57
|
5.35
|
0.8
|
≈14°
|
|
14M
|
14
|
6.2
|
4.65
|
9.8
|
1.4
|
≈14°
|
STPD/STS型同步轮齿形尺寸表
型号
|
节距pb
|
齿高
|
侧圆半径
|
齿槽宽
|
齿底角
|
齿顶角
|
查看
|
S2M
|
2
|
0.76
|
1.325
|
1.3
|
0.1
|
0.19
|
详细规格
|
S3M
|
3
|
1.11
|
1.975
|
1.95
|
0.15
|
0.28
|
详细规格
|
S4.5M
|
4.5
|
1.59
|
2.98
|
2.93
|
0.22
|
0.48
|
详细规格
|
S5M
|
5
|
1.77
|
3.275
|
3.25
|
0.25
|
0.55
|
详细规格
|
S8M
|
8
|
2.83
|
5.3
|
5.2
|
0.4
|
0.9
|
详细规格
|
S14M
|
14
|
4.95
|
9.28
|
9.1
|
0.7
|
1.6
|
详细规格
|
