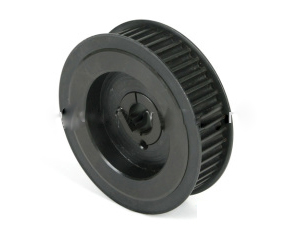

 S8M型号同步带轮

产品分类：同步带轮-S8M同步带轮尺寸表  加入收藏

产品简介：同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。带的工作面是齿的侧面，工作时，胶带的凸齿与带轮齿槽相啮合.由于它是一种啮合传动,因而带与带轮间不再存在相对滑动,从而使主、从动轮间的传动达到同步。


同步带轮设计要求

同步带轮由轮缘、轮辐和轮毂三部分组成。设计带轮时，应使其结构便于制造，质量分布均匀，重量轻，并避免由于铸造产生过大的内应力。V>5m/s 时要进行静平衡，V>25m/s 时则应进行动平衡。


如何选择正确的同步带轮材料

带轮材料常用灰铸铁、45#钢、铝合金、铜或工程塑料等。灰铸铁应用广，当V≤30m/s 时用HT200，V≥25～45m/s，则宜采用孕育铸铁开铸钢，也可用钢板冲压一焊接带轮。小功率传动可以用铸铝和塑料。

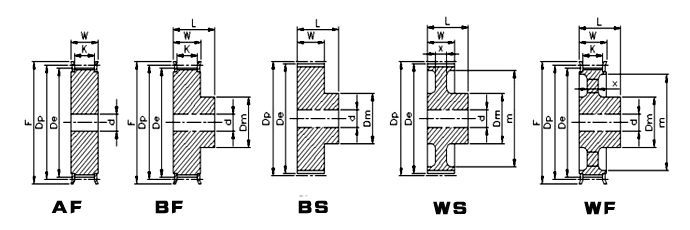

 选择正确的同步带轮形状结构图

S8M型号同步带轮尺寸表(节距=8.00mm)

S8M型标准皮带宽25mm

规格

齿数

形状

节径

外径

W

L

1K

X

轮毂直径

内孔

透孔外径

档边

外径

档边

内径

档边型号

S8M

22

A/B

56.02

54.65

31

53

26

-

40

16

-

64

48

F-156448

S8M

24

A/B

61.12

59.74

31

53

26

-

44

16

-

69

50

F-156950

S8M

25

A/B

63.66

62.29

31

53

26

-

46

16

-

69

50

F-156950

S8M

26

A/B

66.21

64.84

31

53

26

-

48

16

-

74

53

F-157453

S8M

28

A/B

71.30

69.93

31

53

26

-

52

16

-

78

58

F-157858

S8M

30

A/B

76.39

75.02

31

53

26

-

56

20

-

83

63

F-158363

S8M

32

A/B

81.49

80.12

31

53

26

-

60

20

-

90

69

F-159069

S8M

34

A/B

86.58

85.21

31

53

26

-

64

20

-

93

75

F-159375

S8M

36

A/B

91.67

90.30

31

53

26

-

68

20

-

99

78

F-159978

S8M

38

A/B

96.77

95.39

31

53

26

-

72

20

-

105

84

F-1510584

S8M

40

A/B

101.86

100.49

31

53

26

-

74

20

-

112

90

F-1511290

S8M

42

A/B

106.95

105.58

31

53

26

-

76

20

-

115

90

F-1511590

S8M

44

A/B

112.05

110.67

31

53

26

-

78

20

-

121

99

F-1512199

S8M

46

A/B

117.14

115.77

31

53

26

-

80

20

-

126

100

F-15126100

S8M

48

A/B

122.23

120.86

31

53

26

-

80

20

-

131

111

F-15131111

S8M

50

B/W

127.32

125.95

31

53

26

9

82

20

94

136

114

F-15136114

S8M

52

B/W

132.42

11.40

31

53

26

9

84

20

99

141

118

F-15141118

S8M

56

B/W

142.60

141.23

31

53

26

9

86

20

110

152

134

F-15152134

S8M

58

B/W

147.70

146.32

31

53

26

9

88

30

115

156

135

F-15156135

S8M

60

B/W

152.79

151.42

32

53

26

9

88

30

120

160

140

F-20160140

S8M

62

B/W

157.88

156.51

32

53

26

9

90

30

125

166

145

F-20166145

S8M

64

B/W

162.97

161.60

32

53

26

9

92

30

130

170

150

F-20170150

S8M

67

B/W

170.61

169.24

32

53

26

9

94

30

138

179

158

F-20179158

S8M

72

B/W

183.35

181.97

32

53

26

9

94

30

151

192

171

F-20192171

S8M

80

B/W

203.72

202.35

32

53

26

9

98

30

171

212

191

F-20212191

S8M

84

B/W

213.90

212.53

32

53

26

9

98

30

181

223

201

F-20223201

S8M

90

B/W

229.18

227.81

32

53

26

9

100

30

196

238

216

F-20238216

S8M

96

B/W

244.46

243.09

32

53

26

9

102

30

211

253

231

F-20253231

S8M

112

B/W

285.21

283.83

32

53

26

9

108

40

252

294

272

F-20294272
