产品分类：同步带轮系列 -HTD8M同步带轮 加入收藏

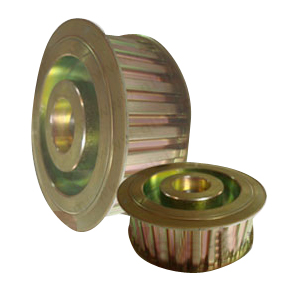

产品简介：1．我们奇龙同步带轮厂生产的HTD8M同步带轮既为国产化设备的同步带配套，又能代替进口同步带轮使用。
2．如果您定制同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
3．HTD8M同步带轮主要部位尺寸允许差值符合表1规定。
4．各种规格型号的同步带选用带轮齿面宽度须符合表2规定要求。
5．HTD8M同步带轮的外径、挡边尺寸按附表规定选用。
6．附表中没有列出的HTD8M同步带轮规格，我们也可生产。
7．加工HTD8M同步带轮所用材质以45#钢、铝合金为主、如有需要也可以按照您所需的材料加工。
HTD8M同步带轮规格、型号主要部位理论尺寸表(挡边尺寸仅供参考)(节距=8.00mm)
|
规格
|
齿数
|
节径 d
|
外径 do
|
档边直径 df
|
档边内径 db
|
档边厚度 h
|
|
22-8M
|
22
|
56.02
|
54.65
|
61
|
45
|
1.2
|
|
23-8M
|
23
|
58.57
|
57.2
|
64
|
48
|
1.2
|
|
24-8M
|
24
|
61.12
|
59.75
|
68
|
52
|
1.2
|
|
25-8M
|
25
|
63.66
|
62.29
|
73
|
55
|
1.2
|
|
26-8M
|
26
|
66.21
|
64.84
|
73
|
55
|
1.2
|
|
27-8M
|
27
|
68.75
|
67.38
|
73
|
55
|
1.2
|
|
28-8M
|
28
|
71.3
|
69.93
|
80
|
60
|
1.2
|
|
30-8M
|
30
|
76.39
|
75.02
|
82
|
64
|
1.2
|
|
32-8M
|
32
|
81.49
|
80.12
|
90
|
70
|
1.2
|
|
34-8M
|
34
|
86.58
|
85.21
|
98
|
78
|
1.2
|
|
36-8M
|
36
|
91.67
|
90.3
|
98
|
78
|
1.2
|
|
38-8M
|
38
|
96.77
|
95.4
|
102
|
83
|
1.2
|
|
40-8M
|
40
|
101.86
|
100.49
|
109
|
90
|
1.2
|
|
42-8M
|
42
|
106.95
|
105.58
|
115
|
95
|
1.2
|
|
44-8M
|
44
|
112.05
|
110.68
|
123
|
103
|
1.2
|
|
46-8M
|
46
|
117.14
|
115.77
|
123
|
103
|
1.2
|
|
48-8M
|
48
|
122.23
|
120.86
|
131
|
111
|
1.5
|
|
50-8M
|
50
|
127.32
|
125.95
|
139
|
110
|
1.5
|
|
64-8M
|
64
|
162.97
|
161.6
|
|
|
|
|
72-8M
|
72
|
183.35
|
181.98
|
|
|
|
|
80-8M
|
80
|
203.72
|
202.35
|
|
|
|
|
90-8M
|
90
|
229.18
|
227.81
|
|
|
|
|
112-8M
|
112
|
285.21
|
283.84
|
|
|
|
