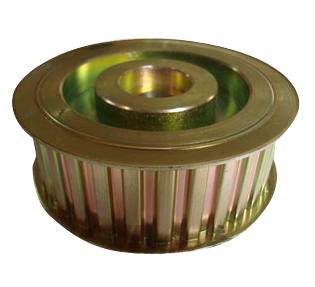

HTD3M同步带轮
产品分类：同步带轮系列 -HTD3M同步带轮 加入收藏
产品简介：1．我们奇龙同步带轮厂生产的HTD3M同步带轮既为国产化设备的同步带配套，又能代替进口同步带轮使用。
2．如果您定制HTD3M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
3．HTD3M同步带轮主要部位尺寸允许差值符合表1规定。
4．各种规格型号的同步带选用带轮齿面宽度须符合表2规定要求。
5．HTD3M同步带轮的外径、挡边尺寸按附表规定选用。
6．附表中没有列出的HTD3M同步带轮规格，我们也可生产。
7．加工HTD3M同步带轮所用材质以45#钢、铝合金为主、如有需要也可以按照您所需的材料加工。
HTD3M同步带轮规格、型号主要部位理论尺寸表(挡边尺寸仅供参考)(节距=3.00mm)
|
规格
|
齿数
|
节径 d
|
外径 do
|
档边直径 df
|
档边内径 db
|
档边厚度 h
|
|
15-3M
|
15
|
14.32
|
13.56
|
18
|
11
|
1
|
|
16-3M
|
16
|
15.28
|
14.52
|
18
|
11
|
1
|
|
17-3M
|
17
|
16.23
|
15.47
|
18
|
11
|
1
|
|
18-3M
|
18
|
17.19
|
16.43
|
22
|
13
|
1
|
|
19-3M
|
19
|
18.14
|
17.38
|
22
|
13
|
1
|
|
20-3M
|
20
|
19.1
|
18.34
|
22
|
13
|
1
|
|
21-3M
|
21
|
20.05
|
19.29
|
22
|
11
|
1
|
|
22-3M
|
22
|
21.01
|
20.25
|
25
|
15
|
1
|
|
23-3M
|
23
|
21.96
|
21.2
|
25
|
15
|
1
|
|
24-3M
|
24
|
22.92
|
22.16
|
26
|
17
|
1
|
|
25-3M
|
25
|
23.87
|
23.11
|
26
|
17
|
1
|
|
26-3M
|
26
|
24.83
|
24.07
|
29
|
21
|
1
|
|
27-3M
|
27
|
25.78
|
25.02
|
29
|
21
|
1
|
|
28-3M
|
28
|
26.74
|
25.98
|
129
|
21
|
1
|
|
30-3M
|
30
|
28.65
|
27.89
|
32
|
21
|
1
|
|
32-3M
|
32
|
30.56
|
29.8
|
34.5
|
24.5
|
1
|
|
34-3M
|
34
|
32.47
|
31.71
|
37.8
|
28
|
1
|
|
36-3M
|
36
|
34.38
|
33.62
|
40
|
27
|
1
|
|
38-3M
|
38
|
36.29
|
35.53
|
40
|
27
|
1
|
|
40-3M
|
40
|
38.2
|
37.44
|
44
|
32
|
1
|
|
42-3M
|
42
|
40.11
|
39.35
|
44
|
32
|
1
|
|
44-3M
|
44
|
42.02
|
41.26
|
48
|
38
|
1
|
|
46-3M
|
46
|
43.93
|
43.17
|
48
|
38
|
1
|
|
48-3M
|
48
|
45.84
|
45.08
|
48
|
38
|
1
|
|
50-3M
|
50
|
47.75
|
46.99
|
51
|
36
|
1.2
|
|
60-3M
|
60
|
57.3
|
56.54
|
61
|
45
|
1.2
|
|
72-3M
|
72
|
68.75
|
67.99
|
73
|
55
|
1.2
|
