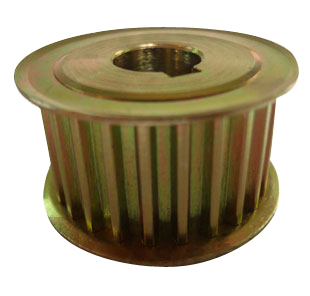

XXH同步带轮
产品分类：同步带轮系列 -XXH同步带轮 加入收藏
产品简介：1．我们奇龙同步带轮厂生产的XXH同步带轮既为国产化设备的同步带配套，又能代替进口同步带轮使用。
2．如果您定制XXH同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
3．XXH同步带轮主要部位尺寸允许差值符合表1规定。
4．各种规格型号的同步带选用带轮齿面宽度须符合表2规定要求。
5．XXH同步带轮的外径、挡边尺寸按附表规定选用。
6．附表中没有列出的XXH同步带轮规格，我们也可生产。
7．加工HTD8M同步带轮所用材质以45#钢、铝合金为主、如有需要也可以按照您所需的材料加工。
XXH同步带轮规格、型号主要部位理论尺寸表(挡边尺寸仅供参考)(节距=31.75mm)
|
规格
|
齿数
|
节径 d
|
外径 do
|
档边直径 df
|
档边内径 db
|
档边厚度 h
|
|
18XXH
|
18
|
181.91
|
178.87
|
199
|
157
|
5.5
|
|
19XXH
|
19
|
192.02
|
188.97
|
209
|
167
|
5.5
|
|
20XXH
|
20
|
202.13
|
199.08
|
219
|
177
|
5.5
|
|
21XXH
|
21
|
212.23
|
209.19
|
229
|
187
|
5.5
|
|
22XXH
|
22
|
222.34
|
219.29
|
239
|
197
|
5.5
|
|
24XXH
|
24
|
242.55
|
239.5
|
|
|
|
|
25XXH
|
25
|
252.66
|
249.61
|
|
|
|
|
26XXH
|
26
|
262.76
|
259.72
|
|
|
|
|
27XXH
|
27
|
272.87
|
269.82
|
|
|
|
|
30XXH
|
30
|
303.19
|
300.14
|
|
|
|
|
40XXH
|
40
|
404.25
|
401.21
|
|
|
|
|
48XXH
|
48
|
485.1
|
482.06
|
|
|
|
|
60XXH
|
60
|
606.38
|
603.33
|
|
|
|
|
72XXH
|
72
|
727.66
|
724.61
|
|
|
|
