H梯形齿同步带
产品分类:梯形齿橡胶同步带-H同步带系列 加入收藏
产品简介:橡胶梯形齿同步带的带体层是采用日本进口优质氯丁胶原料制造,骨架层是采用的是日本进口优质玻璃纤维线绳,齿面耐磨层采用尼龙66高弹力布做保护。产品具有动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。梯形齿同步带型号包括: MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等。
H橡胶同步带的保管、安装使用注意事项
1、严禁将H同步带强行过度折断、弯曲、避免强力层损伤,失去使用价值。
2、不得将H同步带长期处于不正常的弯曲状态存放。
3、将H同步带要保存在阴凉处,避免阳光直晒,这样同步带容易老化。
4、在安装时请缩短中心距,放松张紧轮,不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、H同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准,直接影响使用寿命。
7、发现主动轮上H同步带向一边偏位,应移动一下被动轮加以调整,并调整张紧轮的压力。
8、在起动时,中心距改变,H同步带松驰,发生跳齿现象,应检查带轮机架是否松动,轴的定位有否失准。加以调整、加固。
9、H同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点:
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来,采矿冶金、钢铁机械、医疗设备需求量日益增加,同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

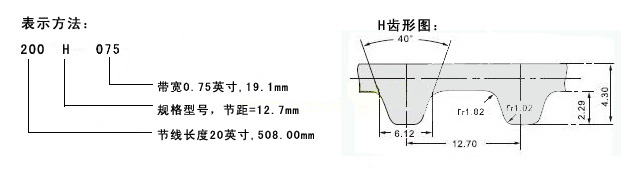

H梯形同步带齿形与表示方法
H梯形同步带规格、型号、尺寸(节距=12.70mm)
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
145 H |
368.30 |
29 |
430 H |
1092.20 |
86 |
760 H |
1930.40 |
152 |
185 H |
469.90 |
37 |
435 H |
1104.90 |
87 |
770 H |
1955.80 |
154 |
200 H |
508.00 |
40 |
440 H |
1117.60 |
88 |
780 H |
1981.20 |
156 |
210 H |
533.40 |
42 |
445 H |
1130.30 |
89 |
800 H |
2032.00 |
160 |
220 H |
558.80 |
44 |
450 H |
1143.00 |
90 |
810 H |
2032.00 |
162 |
225 H |
571.50 |
45 |
460 H |
1168.40 |
92 |
830 H |
2108.20 |
166 |
230 H |
584.20 |
46 |
465 H |
1181.10 |
93 |
840 H |
2133.60 |
168 |
240 H |
609.60 |
48 |
470 H |
1193.80 |
94 |
850 H |
2159.00 |
170 |
245 H |
622.30 |
49 |
480 H |
1219.20 |
96 |
870 H |
2209.80 |
174 |
250 H |
635.00 |
50 |
485 H |
1231.90 |
97 |
880 H |
2235.20 |
176 |
255 H |
647.70 |
51 |
490 H |
1244.60 |
98 |
900 H |
2286.00 |
180 |
260 H |
660.40 |
52 |
500 H |
1270.00 |
100 |
940 H |
2387.60 |
188 |
270 H |
685.80 |
54 |
510 H |
1295.40 |
102 |
950 H |
2413.00 |
190 |
280 H |
711.20 |
56 |
515 H |
1308.10 |
103 |
960 H |
2438.40 |
192 |
285 H |
723.90 |
57 |
520 H |
1320.80 |
104 |
980 H |
2489.20 |
196 |
290 H |
736.60 |
58 |
525 H |
1333.50 |
105 |
1000 H |
2540.00 |
200 |
300 H |
762.00 |
60 |
530 H |
1346.20 |
106 |
1020 H |
2590.80 |
204 |
310 H |
787.40 |
62 |
540 H |
1371.60 |
108 |
1050 H |
2667.00 |
210 |
315 H |
800.10 |
63 |
550 H |
1397.00 |
110 |
1070 H |
2717.80 |
214 |
320 H |
812.80 |
64 |
560 H |
1422.40 |
112 |
1100 H |
2794.00 |
220 |
330 H |
838.20 |
66 |
570 H |
1447.80 |
114 |
1120 H |
2844.80 |
224 |
340 H |
863.60 |
68 |
580 H |
1473.20 |
116 |
1130 H |
2870.20 |
226 |
345 H |
876.30 |
69 |
590 H |
1498.60 |
118 |
1140 H |
2895.60 |
228 |
350 H |
889.00 |
70 |
600 H |
1524.00 |
120 |
1150 H |
2921.00 |
230 |
360 H |
914.40 |
72 |
630 H |
1600.20 |
126 |
1160 H |
2946.40 |
232 |
365 H |
927.10 |
73 |
640 H |
1625.60 |
128 |
1180 H |
2997.20 |
236 |
370 H |
939.80 |
74 |
650 H |
1651.00 |
130 |
1200 H |
3048.00 |
240 |
375 H |
952.50 |
75 |
660 H |
1676.40 |
132 |
1250 H |
3175.00 |
250 |
380 H |
965.50 |
76 |
670 H |
1701.80 |
134 |
1325 H |
3365.50 |
265 |
385 H |
977.90 |
77 |
680 H |
1727.20 |
136 |
1350 H |
3429.00 |
270 |
390 H |
990.60 |
78 |
700 H |
1778.00 |
140 |
1400 H |
2556.00 |
280 |
395 H |
1003.30 |
79 |
710 H |
1803.40 |
142 |
1450 H |
3683.00 |
290 |
400 H |
1016.00 |
80 |
720 H |
1828.80 |
144 |
1560 H |
3962.40 |
312 |
405 H |
1028.70 |
81 |
725 H |
1841.50 |
145 |
1600 H |
4064.00 |
320 |
410 H |
1041.40 |
82 |
730 H |
1854.20 |
146 |
1630 H |
4140.20 |
326 |
420 H |
1066.80 |
84 |
740 H |
1879.60 |
148 |
1700 H |
4318.00 |
340 |
425 H |
1079.50 |
85 |
750 H |
1905.00 |
150 |
2200 H |
5588.00 |
440 |
