产品展示
5M圆孤齿同步带
产品分类：圆孤齿橡胶同步带-5M同步带系列 加入收藏
产品简介：同梯形齿同步带相比，且齿根应力集中小，寿命更长传递功率比梯型齿高1.2-2倍，与同步轮啮合比较好，来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。产品包括：2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号
5M橡胶同步带的保管、安装使用注意事项
1、严禁将5M同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。
2、不得将5M同步带长期处于不正常的弯曲状态存放。
3、将5M同步带要保存在阴凉处，避免阳光直晒，这样同步带容易老化。
4、在安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、5M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。
7、发现主动轮上5M同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。
8、在起动时，中心距改变，5M同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。
9、5M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

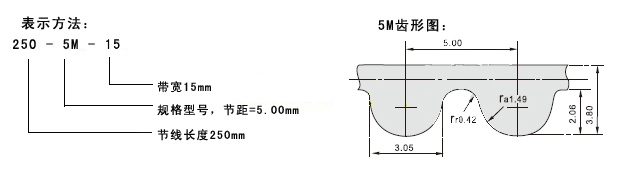

5M圆孤齿同步带齿形与表示方法
5M圆孤齿同步带规格、型号、尺寸(节距=5.00mm)
|
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
|
180 |
180.00 |
36 |
565 |
565.00 |
113 |
950 |
950.00 |
190 |
|
210 |
210.00 |
42 |
570 |
570.00 |
114 |
960 |
960.00 |
192 |
|
225 |
225.00 |
45 |
575 |
575.00 |
115 |
965 |
965.00 |
193 |
|
235 |
235.00 |
47 |
580 |
580.00 |
116 |
975 |
975.00 |
195 |
|
250 |
250.00 |
50 |
585 |
585.00 |
117 |
980 |
980.00 |
196 |
|
265 |
265.00 |
53 |
590 |
590.00 |
118 |
1000 |
1000.00 |
200 |
|
280 |
280.00 |
56 |
600 |
600.00 |
120 |
1050 |
1050.00 |
210 |
|
285 |
285.00 |
57 |
610 |
610.00 |
122 |
1080 |
1080.00 |
216 |
|
295 |
295.00 |
59 |
615 |
615.00 |
123 |
1100 |
1100.00 |
220 |
|
300 |
300.00 |
60 |
625 |
625.00 |
125 |
1125 |
1125.00 |
225 |
|
305 |
305.00 |
61 |
630 |
630.00 |
126 |
1145 |
1145.00 |
229 |
|
310 |
310.00 |
62 |
635 |
635.00 |
127 |
1150 |
1150.00 |
230 |
|
320 |
320.00 |
64 |
640 |
640.00 |
128 |
1160 |
1160.00 |
232 |
|
325 |
325.00 |
65 |
645 |
645.00 |
129 |
1175 |
1175.00 |
235 |
|
330 |
330.00 |
66 |
650 |
650.00 |
130 |
1190 |
1190.00 |
238 |
|
335 |
335.00 |
67 |
655 |
655.00 |
131 |
1200 |
1200.00 |
240 |
|
340 |
340.00 |
68 |
670 |
670.00 |
134 |
1210 |
1210.00 |
242 |
|
345 |
345.00 |
69 |
690 |
690.00 |
138 |
1225 |
1225.00 |
245 |
|
350 |
350.00 |
70 |
695 |
695.00 |
139 |
1250 |
1250.00 |
250 |
|
355 |
355.00 |
71 |
700 |
700.00 |
140 |
1270 |
1270.00 |
254 |
|
360 |
360.00 |
72 |
710 |
710.00 |
142 |
1340 |
1340.00 |
268 |
|
365 |
365.00 |
63 |
715 |
715.00 |
143 |
1350 |
1350.00 |
270 |
|
375 |
375.00 |
75 |
720 |
720.00 |
144 |
1380 |
1380.00 |
276 |
|
385 |
385.00 |
77 |
730 |
730.00 |
146 |
1400 |
1400.00 |
280 |
|
400 |
400.00 |
80 |
740 |
740.00 |
148 |
1420 |
1420.00 |
284 |
|
405 |
405.00 |
81 |
745 |
745.00 |
149 |
1455 |
1455.00 |
291 |
|
410 |
410.00 |
82 |
750 |
750.00 |
150 |
1490 |
1490.00 |
298 |
|
420 |
420.00 |
84 |
755 |
755.00 |
151 |
1500 |
1500.00 |
300 |
|
425 |
425.00 |
85 |
770 |
770.00 |
154 |
1595 |
1595.00 |
319 |
|
450 |
450.00 |
90 |
780 |
780.00 |
156 |
1690 |
1690.00 |
338 |
|
460 |
460.00 |
92 |
800 |
800.00 |
160 |
1700 |
1700.00 |
340 |
|
470 |
470.00 |
94 |
810 |
810.00 |
162 |
1720 |
1720.00 |
344 |
|
475 |
475.00 |
95 |
815 |
815.00 |
163 |
1760 |
1760.00 |
352 |
|
480 |
480.00 |
96 |
825 |
825.00 |
165 |
1800 |
1800.00 |
360 |
|
490 |
490.00 |
98 |
830 |
830.00 |
166 |
1870 |
1870.00 |
374 |
|
500 |
500.00 |
100 |
835 |
835.00 |
167 |
2000 |
2000.00 |
400 |
|
505 |
505.00 |
101 |
845 |
845.00 |
169 |
2050 |
2050.00 |
410 |
|
520 |
520.00 |
104 |
850 |
850.00 |
170 |
2100 |
2100.00 |
420 |
|
525 |
525.00 |
105 |
860 |
860.00 |
172 |
2250 |
2250.00 |
450 |
|
530 |
530.00 |
106 |
890 |
890.00 |
178 |
2350 |
2350.00 |
470 |
|
535 |
535.00 |
107 |
900 |
900.00 |
180 |
2500 |
2500.00 |
500 |
|
540 |
540.00 |
108 |
920 |
920.00 |
184 |
3255 |
3255.00 |
651 |
|
550 |
550.00 |
110 |
925 |
925.00 |
185 |
3750 |
3750.00 |
750 |
|
560 |
560.00 |
112 |
935 |
935.00 |
187 |
3770 |
3770.00 |
754 |
