产品展示
RPP5M圆孤齿同步带
产品分类：圆孤齿橡胶同步带-RPP5M同步带系列 加入收藏
产品简介：同梯形齿同步带相比，且齿根应力集中小，寿命更长传递功率比梯型齿高1.2-2倍，与同步轮啮合比较好，来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。产品包括：2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号
RPP5M橡胶同步带的保管、安装使用注意事项
1、严禁将RPP5M同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。
2、不得将RPP5M同步带长期处于不正常的弯曲状态存放。
3、将RPP5M同步带要保存在阴凉处，避免阳光直晒，这样同步带容易老化。
4、在安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、RPP5M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。
7、发现主动轮上RPP5M同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。
8、在起动时，中心距改变，5M同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。
9、RPP5M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

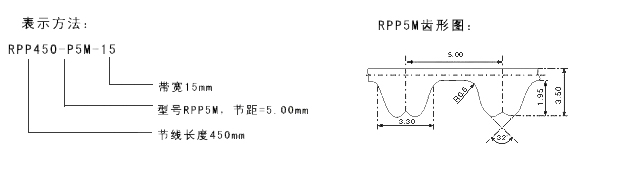

RPP5M圆孤齿同步带齿形与表示方法
RPP5M圆孤齿同步带规格、型号、尺寸(节距=5.00mm)
|
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
|
180-P |
180.00 |
36 |
500-P |
500.00 |
100 |
890-P |
890.00 |
178 |
|
225-P |
225.00 |
45 |
525-P |
525.00 |
105 |
935-P |
935.00 |
187 |
|
235-P |
235.00 |
47 |
535-P |
535.00 |
107 |
940-P |
940.00 |
188 |
|
245-P |
245.00 |
49 |
550-P |
550.00 |
110 |
950-P |
950.00 |
190 |
|
255-P |
255.00 |
51 |
565-P |
565.00 |
113 |
980-P |
980.00 |
196 |
|
265-P |
265.00 |
53 |
575-P |
575.00 |
115 |
1000-P |
1000.00 |
200 |
|
270-P |
270.00 |
54 |
580-P |
580.00 |
116 |
1050-P |
1050.00 |
210 |
|
285-P |
285.00 |
57 |
600-P |
600.00 |
120 |
1100-P |
1100.00 |
220 |
|
298-P |
298.00 |
59.6 |
610-P |
610.00 |
122 |
1125-P |
1125.00 |
225 |
|
300-P |
300.00 |
60 |
635-P |
635.00 |
127 |
1195-P |
1195.00 |
239 |
|
305-P |
305.00 |
61 |
640-P |
640.00 |
128 |
1200-P |
1200.00 |
240 |
|
325-P |
325.00 |
65 |
670-P |
670.00 |
134 |
1240-P |
1240.00 |
248 |
|
345-P |
345.00 |
69 |
675-P |
675.00 |
135 |
1270-P |
1270.00 |
254 |
|
350-P |
350.00 |
70 |
700-P |
700.00 |
140 |
1420-P |
1420.00 |
284 |
|
375-P |
375.00 |
75 |
705-P |
705.00 |
141 |
1595-P |
1595.00 |
319 |
|
400-P |
400.00 |
80 |
710-P |
710.00 |
142 |
1690-P |
1690.00 |
338 |
|
420-P |
420.00 |
84 |
725-P |
725.00 |
145 |
1790-P |
1790.00 |
358 |
|
425-P |
425.00 |
85 |
740-P |
740.00 |
148 |
1800-P |
1800.00 |
360 |
|
450-P |
450.00 |
90 |
755-P |
755.00 |
151 |
1895-P |
1895.00 |
379 |
|
455-P |
455.00 |
91 |
780-P |
780.00 |
156 |
2000-P |
2000.00 |
400 |
|
460-P |
460.00 |
92 |
800-P |
800.00 |
160 |
2250-P |
2250.00 |
450 |
|
465-P |
465.00 |
93 |
835-P |
835.00 |
167 |
3500-P |
3500.00 |
700 |
|
475-P |
475.00 |
95 |
850-P |
850.00 |
170 |
|
|
|
