3M圆孤齿同步带
产品分类：圆孤齿橡胶同步带-3M同步带系列 加入收藏
产品简介：同梯形齿同步带相比，且齿根应力集中小，寿命更长传递功率比梯型齿高1.2-2倍，与同步轮啮合比较好，来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。产品包括：2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号。
3M橡胶同步带的保管、安装使用注意事项
1、严禁将3M同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。
2、不得将3M同步带长期处于不正常的弯曲状态存放。
3、将3M同步带要保存在阴凉处，避免阳光直晒，这样同步带容易老化。
4、在安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、3M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。
7、发现主动轮上3M同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。
8、在起动时，中心距改变，3M同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。
9、3M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

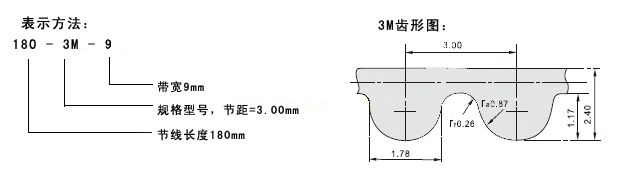

3M圆孤齿同步带齿形与表示方法
3M圆孤齿同步带规格、型号、尺寸(节距=3.00mm)
|
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
|
111 |
111.00 |
37 |
285 |
285.00 |
95 |
501 |
501.00 |
167 |
|
120 |
120.00 |
40 |
288 |
288.00 |
96 |
513 |
513.00 |
171 |
|
129 |
129.00 |
43 |
291 |
291.00 |
97 |
519 |
519.00 |
173 |
|
135 |
135.00 |
45 |
294 |
294.00 |
98 |
522 |
522.00 |
174 |
|
141 |
141.00 |
47 |
297 |
297.00 |
99 |
531 |
531.00 |
177 |
|
150 |
150.00 |
50 |
300 |
300.00 |
100 |
537 |
537.00 |
179 |
|
153 |
153.00 |
51 |
306 |
306.00 |
102 |
546 |
546.00 |
182 |
|
156 |
156.00 |
52 |
309 |
309.00 |
103 |
552 |
552.00 |
184 |
|
159 |
159.00 |
53 |
312 |
312.00 |
104 |
564 |
564.00 |
188 |
|
165 |
165.00 |
55 |
315 |
315.00 |
105 |
576 |
576.00 |
192 |
|
171 |
171.00 |
57 |
318 |
318.00 |
106 |
582 |
582.00 |
194 |
|
174 |
174.00 |
58 |
324 |
324.00 |
108 |
597 |
597.00 |
199 |
|
177 |
177.00 |
59 |
327 |
327.00 |
109 |
606 |
606.00 |
202 |
|
180 |
180.00 |
60 |
330 |
330.00 |
110 |
609 |
609.00 |
203 |
|
189 |
189.00 |
63 |
336 |
336.00 |
112 |
612 |
612.00 |
204 |
|
192 |
192.00 |
64 |
339 |
339.00 |
113 |
630 |
630.00 |
210 |
|
195 |
195.00 |
65 |
345 |
345.00 |
115 |
633 |
633.00 |
211 |
|
201 |
201.00 |
67 |
348 |
348.00 |
116 |
648 |
648.00 |
216 |
|
204 |
204.00 |
68 |
351 |
351.00 |
117 |
654 |
654.00 |
218 |
|
207 |
207.00 |
69 |
354 |
354.00 |
118 |
669 |
669.00 |
223 |
|
210 |
210.00 |
70 |
357 |
357.00 |
119 |
675 |
675.00 |
225 |
|
213 |
213.00 |
71 |
363 |
363.00 |
121 |
699 |
699.00 |
233 |
|
219 |
219.00 |
73 |
369 |
369.00 |
122 |
711 |
711.00 |
237 |
|
222 |
222.00 |
74 |
375 |
375.00 |
123 |
750 |
750.00 |
250 |
|
225 |
225.00 |
75 |
384 |
384.00 |
128 |
753 |
753.00 |
251 |
|
228 |
228.00 |
76 |
390 |
390.00 |
130 |
801 |
801.00 |
267 |
|
237 |
237.00 |
79 |
399 |
399.00 |
133 |
813 |
813.00 |
271 |
|
240 |
240.00 |
80 |
405 |
405.00 |
135 |
885 |
885.00 |
295 |
|
246 |
246.00 |
82 |
411 |
411.00 |
137 |
900 |
900.00 |
300 |
|
252 |
252.00 |
84 |
420 |
420.00 |
140 |
939 |
939.00 |
313 |
|
255 |
255.00 |
85 |
426 |
426.00 |
142 |
1125 |
1125.00 |
375 |
|
261 |
261.00 |
87 |
432 |
432.00 |
144 |
1245 |
1245.00 |
415 |
|
264 |
264.00 |
88 |
447 |
447.00 |
149 |
1569 |
1569.00 |
523 |
|
267 |
267.00 |
89 |
459 |
459.00 |
153 |
1800 |
1800.00 |
600 |
|
270 |
270.00 |
90 |
474 |
474.00 |
158 |
2388 |
2388.00 |
796 |
|
276 |
276.00 |
92 |
480 |
480.00 |
160 |
2640 |
2640.00 |
880 |
|
279 |
279.00 |
93 |
486 |
486.00 |
162 |
3000 |
3000.00 |
1000 |
|
282 |
282.00 |
94 |
495 |
495.00 |
165 |
|
|
|
