T5梯形齿同步带

产品分类：梯形齿橡胶同步带-T5同步带系列加入收藏

产品简介：橡胶梯形齿同步带的带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。产品具有动态屈绕性好，抗龟裂性能好，臭氧性能优良，耐老化，耐热，耐油，耐磨损等特点。梯形齿同步带型号包括: MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等。

T5橡胶同步带的保管、安装使用注意事项

1、严禁将T5同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。

2、不得将T5同步带长期处于不正常的弯曲状态存放。

3、将T5同步带要保存在阴凉处，避免阳光直晒，这样同步带容易老化。

4、在安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。

5、T5同步带轮的齿必须与带的运转方向直角。

6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。

7、发现主动轮上T5同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。

8、在起动时，中心距改变，T5同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。

9、T5同步带安装时必须按不同的型号和带宽适当的加以张紧力。

10、张紧轮且一定要安装在带动的传动松边一侧。

同步带传动的特点：

同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

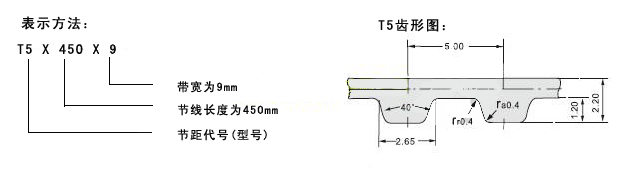

T5梯形同步带齿形与表示方法

规格	节线长	齿数	规格	节线长	齿数	规格	节线长	齿数
T5×150	150.00	30	T5×410	410.00	82	T5×720	720	144
T5×185	185.00	37	T5×420	420.00	84	T5×725	725	145
T5×200	200.00	40	T5×425	425.00	85	T5×740	740	148
T5×210	210.00	42	T5×450	450.00	90	T5×750	750	150
T5×215	215.00	43	T5×455	455.00	91	T5×780	780	156
T5×220	220.00	44	T5×460	460.00	92	T5×800	800	160
T5×225	225.00	45	T5×475	475.00	95	T5×810	810	162
T5×240	240.00	48	T5×480	480.00	96	T5×815	815	163
T5×245	245.00	49	T5×500	500.00	100	T5×840	840	168
T5×250	250.00	50	T5×510	510.00	102	T5×850	850	170
T5×255	255.00	51	T5×525	525.00	105	T5×860	860	172
T5×260	260.00	52	T5×545	545.00	109	T5×880	880	176
T5×270	270.00	54	T5×550	550.00	110	T5×900	900	180
T5×275	275.00	55	T5×560	560.00	112	T5×990	990	198
T5×280	280.00	56	T5×575	575.00	115	T5×1000	1000	200
T5×295	295.00	59	T5×590	590.00	118	T5×1050	1050	210
T5×300	300.00	60	T5×600	600.00	120	T5×1075	1075.00	210
T5×305	305.00	61	T5×610	610.00	122	T5×1100	1100.00	220
T5×320	320.00	64	T5×620	620.00	124	T5×1200	1200.00	240
T5×325	325.00	65	T5×625	625	125	T5×1215	1215.00	243
T5×330	330.00	66	T5×630	630	126	T5×1270	1270.00	254
T5×340	340.00	68	T5×635	635	127	T5×1380	1380.00	276
T5×350	350.00	70	T5×650	650	130	T5×1420	1420.00	284
T5×355	355.00	71	T5×670	670	134	T5×1630	1630.00	326
T5×365	365.00	73	T5×675	675	135	T5×1780	1780.00	356
T5×375	375.00	75	T5×690	690	138	T5×1800	1800.00	360
T5×390	390.00	78	T5×700	700	140	T5×1960	1960.00	392
T5×400	400.00	80	T5×710	710	142
