L梯型齿同步带
产品分类:梯形齿橡胶同步带-L同步带系列 加入收藏
产品简介:橡胶梯形齿同步带的带体层是采用日本进口优质氯丁胶原料制造,骨架层是采用的是日本进口优质玻璃纤维线绳,齿面耐磨层采用尼龙66高弹力布做保护。产品具有动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。梯形齿同步带型号包括: MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等。
L橡胶同步带的保管、安装使用注意事项
1、严禁将L同步带强行过度折断、弯曲、避免强力层损伤,失去使用价值。
2、不得将L同步带长期处于不正常的弯曲状态存放。
3、将L同步带要保存在阴凉处,避免阳光直晒,这样同步带容易老化。
4、在安装时请缩短中心距,放松张紧轮,不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、L同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准,直接影响使用寿命。
7、发现主动轮上L同步带向一边偏位,应移动一下被动轮加以调整,并调整张紧轮的压力。
8、在起动时,中心距改变,L同步带松驰,发生跳齿现象,应检查带轮机架是否松动,轴的定位有否失准。加以调整、加固。
9、L同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来,采矿冶金、钢铁机械、医疗设备需求量日益增加,同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

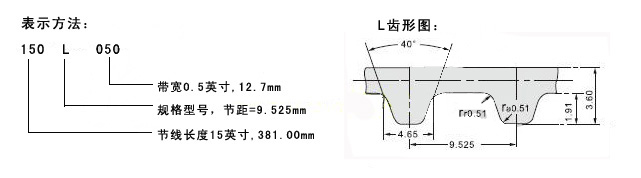

L梯形同步带齿形与表示方法
L梯形同步带规格、型号、尺寸(节距=9.525mm)
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
|
219.08 |
23 |
|
704.85 |
74 |
|
1181.10 |
124 |
|
247.65 |
26 |
|
714.38 |
75 |
|
1219.20 |
128 |
|
257.18 |
27 |
|
723.90 |
76 |
|
1257.00 |
132 |
|
276.23 |
29 |
|
762.00 |
80 |
|
1266.83 |
133 |
|
285.75 |
30 |
|
771.53 |
81 |
|
1295.40 |
136 |
|
314.33 |
33 |
|
800.10 |
84 |
|
1333.50 |
140 |
|
333.38 |
35 |
|
809.63 |
85 |
|
1371.60 |
144 |
|
342.90 |
36 |
|
819.15 |
86 |
|
1390.65 |
146 |
|
361.95 |
38 |
|
828.68 |
87 |
|
1409.70 |
148 |
|
381.00 |
40 |
|
838.20 |
88 |
|
1419.23 |
149 |
|
390.53 |
41 |
|
847.73 |
89 |
|
1447.80 |
152 |
|
400.05 |
42 |
|
857.25 |
90 |
|
1457.33 |
153 |
|
409.58 |
43 |
|
866.78 |
91 |
|
1476.38 |
155 |
|
419.10 |
44 |
|
876.30 |
92 |
|
1485.90 |
156 |
|
428.63 |
45 |
|
895.35 |
94 |
|
1524.00 |
160 |
|
438.15 |
46 |
|
904.88 |
95 |
|
1571.63 |
165 |
|
447.68 |
47 |
|
914.40 |
96 |
|
1600.20 |
168 |
|
457.20 |
48 |
|
933.45 |
98 |
|
1676.40 |
176 |
|
466.73 |
49 |
|
952.50 |
100 |
|
1717.50 |
180 |
|
476.25 |
50 |
|
971.55 |
102 |
|
1762.13 |
185 |
|
485.78 |
51 |
|
990.60 |
104 |
|
1771.65 |
186 |
|
495.30 |
52 |
|
1000.13 |
105 |
|
1781.18 |
187 |
|
514.35 |
54 |
|
1009.65 |
106 |
|
1828.80 |
192 |
|
533.40 |
56 |
|
1019.18 |
107 |
|
1847.85 |
194 |
|
561.98 |
59 |
|
1028.70 |
108 |
|
1857.39 |
195 |
|
571.50 |
60 |
|
1038.23 |
109 |
|
1876.43 |
197 |
|
581.03 |
61 |
|
1047.75 |
110 |
|
1943.10 |
204 |
|
609.60 |
64 |
|
1066.80 |
112 |
|
2009.78 |
211 |
|
619.13 |
65 |
|
1085.85 |
114 |
|
2219.33 |
233 |
|
638.18 |
67 |
|
1104.90 |
116 |
|
2286.00 |
240 |
|
647.70 |
68 |
|
1114.43 |
117 |
|
2495.55 |
262 |
|
666.75 |
70 |
|
1123.95 |
118 |
|
2524.13 |
265 |
|
685.80 |
72 |
|
1143.00 |
120 |
|
2647.95 |
278 |
|
695.33 |
73 |
|
1152.53 |
121 |
|
2914.65 |
306 |
|
|
|
|
|
|
|
5048.25 |
530 |
