2M圆孤齿同步带
产品分类:圆孤齿橡胶同步带-2M同步带系列 加入收藏
产品简介:同梯形齿同步带相比,且齿根应力集中小,寿命更长传递功率比梯型齿高1.2-2倍,与同步轮啮合比较好,来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造,骨架层是采用的是日本进口优质玻璃纤维线绳,齿面耐磨层采用尼龙66高弹力布做保护。产品包括:2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号。
2M橡胶同步带的保管、安装使用注意事项
1、严禁将2M同步带强行过度折断、弯曲、避免强力层损伤,失去使用价值。
2、不得将2M同步带长期处于不正常的弯曲状态存放。
3、将2M同步带要保存在阴凉处,避免阳光直晒,这样同步带容易老化。
4、在安装时请缩短中心距,放松张紧轮,不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、2M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准,直接影响使用寿命。
7、发现主动轮上2M同步带向一边偏位,应移动一下被动轮加以调整,并调整张紧轮的压力。
8、在起动时,中心距改变,2M同步带松驰,发生跳齿现象,应检查带轮机架是否松动,轴的定位有否失准。加以调整、加固。
9、2M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来,采矿冶金、钢铁机械、医疗设备需求量日益增加,同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

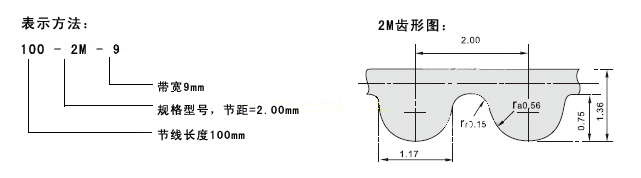

2M圆孤齿同步带齿形与表示方法
2M圆孤齿同步带规格、型号、尺寸(节距=2.00mm)
规格型号 |
节线长 |
齿数 |
98 |
98.00 |
49 |
100 |
100.00 |
50 |
102 |
102.00 |
51 |
112 |
112.00 |
56 |
130 |
130.00 |
65 |
132 |
132.00 |
66 |
154 |
154.00 |
77 |
162 |
162.00 |
81 |
176 |
176.00 |
88 |
180 |
180.00 |
90 |
194 |
194.00 |
97 |
208 |
208.00 |
104 |
210 |
210.00 |
105 |
214 |
214.00 |
107 |
216 |
216.00 |
108 |
250 |
250.00 |
125 |
260 |
260.00 |
130 |
270 |
270.00 |
135 |
292 |
292.00 |
146 |
336 |
336.00 |
168 |
340 |
340.00 |
170 |
360 |
360.00 |
180 |
388 |
388.00 |
194 |
404 |
404.00 |
202 |
460 |
460.00 |
230 |
488 |
488.00 |
244 |
494 |
494.00 |
247 |
506 |
506.00 |
253 |
660 |
660.00 |
330 |
750 |
750.00 |
375 |
