MXL梯形同步带
产品分类:梯形齿橡胶同步带-MXL同步带系列 加入收藏
产品简介:橡胶梯形齿同步带的带体层是采用日本进口优质氯丁胶原料制造,骨架层是采用的是日本进口优质玻璃纤维线绳,齿面耐磨层采用尼龙66高弹力布做保护。产品具有动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。梯形齿同步带型号包括: MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等。
MXL橡胶同步带的保管、安装使用注意事项
1、严禁将MXL同步带强行过度折断、弯曲、避免强力层损伤,失去使用价值。
2、不得将MXL同步带长期处于不正常的弯曲状态存放。
3、将MXL同步带要保存在阴凉处。
4、安装时请缩短中心距,放松张紧轮,不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、MXL同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准,直接影响使用寿命。
7、发现主动轮上MXL同步带向一边偏位,应移动一下被动轮加以调整,并调整张紧轮的压力。
8、在起动时,中心距改变,MXL同步带松驰,发生跳齿现象,应检查带轮机架是否松动,轴的定位有否失准。加以调整、加固。
9、MXL同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来,采矿冶金、钢铁机械、医疗设备需求量日益增加,同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

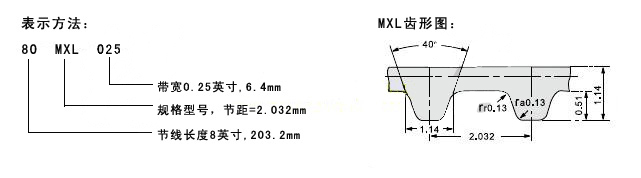

MXL梯形同步带齿形与表示方法
MXL梯形同步带规格、型号、尺寸(节距=2.032mm)
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
40 MXL |
101.6 |
50 |
85 MXL |
215.39 |
106 |
189 MXL |
479.55 |
236 |
42 MXL |
107.7 |
53 |
88 MXL |
223.52 |
110 |
192 MXL |
487.68 |
240 |
43 MXL |
109.73 |
54 |
89 MXL |
227.58 |
112 |
198 MXL |
503.94 |
248 |
44 MXL |
111.76 |
55 |
91 MXL |
231.65 |
114 |
200 MXL |
508.00 |
250 |
45 MXL |
113.79 |
56 |
92 MXL |
233.68 |
115 |
205 MXL |
520.19 |
256 |
46 MXL |
117.86 |
58 |
94 MXL |
239.78 |
118 |
208 MXL |
528.32 |
260 |
47MXL |
119.89 |
59 |
96 MXL |
243.84 |
120 |
212 MXL |
538.48 |
265 |
48 MXL |
121.92 |
60 |
97.6 MXL |
247.9 |
122 |
221 MXL |
560.83 |
276 |
50 MXL |
128.02 |
63 |
98 MXL |
249.94 |
123 |
224 MXL |
568.96 |
280 |
52 MXL |
132.08 |
65 |
100 MXL |
254 |
125 |
228 MXL |
579.12 |
285 |
53 MXL |
134.11 |
66 |
101 MXL |
256.03 |
126 |
232 MXL |
589.28 |
290 |
54 MXL |
138.18 |
68 |
102.4 MXL |
260.1 |
128 |
236 MXL |
599.44 |
295 |
56 MXL |
142.24 |
70 |
104 MXL |
264.16 |
130 |
240 MXL |
609.6 |
300 |
57 MXL |
144.27 |
71 |
105 MXL |
266.19 |
131 |
244 MXL |
619.76 |
305 |
58 MXL |
146.3 |
72 |
106 MXL |
268.22 |
132 |
250 MXL |
633.98 |
312 |
58.4 MXL |
148.34 |
73 |
112 MXL |
284.48 |
140 |
254 MXL |
646.18 |
318 |
60 MXL |
152.4 |
75 |
115 MXL |
292.61 |
144 |
256 MXL |
650.24 |
320 |
61 MXL |
154.43 |
76 |
117 MXL |
298.7 |
147 |
258 MXL |
656.34 |
323 |
61.6 MXL |
156.46 |
77 |
118 MXL |
300.74 |
148 |
259 MXL |
658.37 |
324 |
63 MXL |
160.53 |
79 |
120 MXL |
304.8 |
150 |
262 MXL |
666.5 |
328 |
64 MXL |
162.56 |
80 |
121 MXL |
306.83 |
151 |
266 MXL |
676.66 |
333 |
65 MXL |
166.62 |
82 |
122 MXL |
310.9 |
153 |
269 MXL |
682.75 |
336 |
66 MXL |
168.66 |
83 |
124 MXL |
314.96 |
155 |
280 MXL |
711.2 |
350 |
68 MXL |
172.72 |
85 |
126 MXL |
321.06 |
158 |
290 MXL |
735.58 |
362 |
69 MXL |
176.78 |
87 |
128 MXL |
325.12 |
160 |
292 MXL |
741.68 |
365 |
70 MXL |
178.82 |
88 |
129 MXL |
327.15 |
161 |
302 MXL |
768.1 |
378 |
72 MXL |
182.88 |
90 |
132 MXL |
335.28 |
165 |
320 MXL |
812.8 |
400 |
73 MXL |
186.94 |
92 |
136 MXL |
345.44 |
170 |
362 MXL |
920.5 |
453 |
74 MXL |
188.98 |
93 |
140 MXL |
355.6 |
175 |
379 MXL |
961.14 |
473 |
75 MXL |
191.01 |
94 |
144 MXL |
365.76 |
180 |
403 MXL |
1024.13 |
504 |
76 MXL |
193.04 |
95 |
152 MXL |
386.08 |
190 |
418 MXL |
1060.7 |
522 |
76.8 MXL |
195.07 |
96 |
155 MXL |
394.21 |
194 |
456 MXL |
1158.24 |
570 |
77 MXL |
197.1 |
97 |
160 MXL |
406.4 |
200 |
480 MXL |
1219.2 |
600 |
78 MXL |
199.14 |
98 |
168 MXL |
426.72 |
210 |
518 MXL |
1316.74 |
648 |
80 MXL |
203.3 |
100 |
169 MXL |
430.78 |
212 |
608 MXL |
1544.32 |
760 |
81 MXL |
207.26 |
102 |
175 MXL |
445.01 |
219 |
810 MXL |
2056.38 |
1012 |
82 MXL |
209.3 |
103 |
179 MXL |
455.17 |
224 |
848 MXL |
2153.92 |
1060 |
83 MXL |
211.33 |
104 |
180 MXL |
457.2 |
225 |
1170 MXL |
2972.82 |
1463 |
84 MXL |
213.36 |
105 |
185 MXL |
471.42 |
232 |
|
|
|
