H梯形齿同步带

产品分类：梯形齿橡胶同步带-H同步带系列加入收藏

产品简介：橡胶梯形齿同步带的带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。产品具有动态屈绕性好，抗龟裂性能好，臭氧性能优良，耐老化，耐热，耐油，耐磨损等特点。梯形齿同步带型号包括: MXL、XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等。

H橡胶同步带的保管、安装使用注意事项

1、严禁将H同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。

2、不得将H同步带长期处于不正常的弯曲状态存放。

3、将H同步带要保存在阴凉处，避免阳光直晒，这样同步带容易老化。

4、在安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。

5、H同步带轮的齿必须与带的运转方向直角。

6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。

7、发现主动轮上H同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。

8、在起动时，中心距改变，H同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。

9、H同步带安装时必须按不同的型号和带宽适当的加以张紧力。

10、张紧轮且一定要安装在带动的传动松边一侧。

同步带传动的特点：

同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

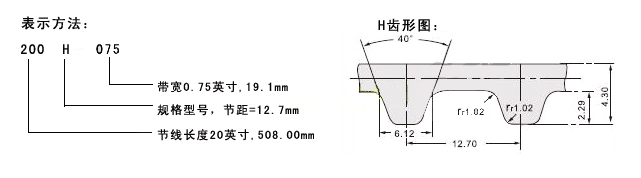

H梯形同步带齿形与表示方法

H梯形同步带规格、型号、尺寸(节距=12.70mm)

规格	节线长	齿数	规格	节线长	齿数	规格	节线长	齿数
145 H	368.30	29	430 H	1092.20	86	760 H	1930.40	152
185 H	469.90	37	435 H	1104.90	87	770 H	1955.80	154
200 H	508.00	40	440 H	1117.60	88	780 H	1981.20	156
210 H	533.40	42	445 H	1130.30	89	800 H	2032.00	160
220 H	558.80	44	450 H	1143.00	90	810 H	2032.00	162
225 H	571.50	45	460 H	1168.40	92	830 H	2108.20	166
230 H	584.20	46	465 H	1181.10	93	840 H	2133.60	168
240 H	609.60	48	470 H	1193.80	94	850 H	2159.00	170
245 H	622.30	49	480 H	1219.20	96	870 H	2209.80	174
250 H	635.00	50	485 H	1231.90	97	880 H	2235.20	176
255 H	647.70	51	490 H	1244.60	98	900 H	2286.00	180
260 H	660.40	52	500 H	1270.00	100	940 H	2387.60	188
270 H	685.80	54	510 H	1295.40	102	950 H	2413.00	190
280 H	711.20	56	515 H	1308.10	103	960 H	2438.40	192
285 H	723.90	57	520 H	1320.80	104	980 H	2489.20	196
290 H	736.60	58	525 H	1333.50	105	1000 H	2540.00	200
300 H	762.00	60	530 H	1346.20	106	1020 H	2590.80	204
310 H	787.40	62	540 H	1371.60	108	1050 H	2667.00	210
315 H	800.10	63	550 H	1397.00	110	1070 H	2717.80	214
320 H	812.80	64	560 H	1422.40	112	1100 H	2794.00	220
330 H	838.20	66	570 H	1447.80	114	1120 H	2844.80	224
340 H	863.60	68	580 H	1473.20	116	1130 H	2870.20	226
345 H	876.30	69	590 H	1498.60	118	1140 H	2895.60	228
350 H	889.00	70	600 H	1524.00	120	1150 H	2921.00	230
360 H	914.40	72	630 H	1600.20	126	1160 H	2946.40	232
365 H	927.10	73	640 H	1625.60	128	1180 H	2997.20	236
370 H	939.80	74	650 H	1651.00	130	1200 H	3048.00	240
375 H	952.50	75	660 H	1676.40	132	1250 H	3175.00	250
380 H	965.50	76	670 H	1701.80	134	1325 H	3365.50	265
385 H	977.90	77	680 H	1727.20	136	1350 H	3429.00	270
390 H	990.60	78	700 H	1778.00	140	1400 H	2556.00	280
395 H	1003.30	79	710 H	1803.40	142	1450 H	3683.00	290
400 H	1016.00	80	720 H	1828.80	144	1560 H	3962.40	312
405 H	1028.70	81	725 H	1841.50	145	1600 H	4064.00	320
410 H	1041.40	82	730 H	1854.20	146	1630 H	4140.20	326
420 H	1066.80	84	740 H	1879.60	148	1700 H	4318.00	340
425 H	1079.50	85	750 H	1905.00	150	2200 H	5588.00	440
