8M圆孤齿同步带
产品分类:圆孤齿橡胶同步带-8M同步带系列 加入收藏
产品简介:同梯形齿同步带相比,且齿根应力集中小,寿命更长传递功率比梯型齿高1.2-2倍,与同步轮啮合比较好,来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造,骨架层是采用的是日本进口优质玻璃纤维线绳,齿面耐磨层采用尼龙66高弹力布做保护。产品包括:2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号
8M橡胶同步带的保管、安装使用注意事项
1、严禁将8M同步带强行过度折断、弯曲、避免强力层损伤,失去使用价值。
2、不得将8M同步带长期处于不正常的弯曲状态存放。
3、将8M同步带要保存在阴凉处,避免阳光直晒,这样同步带容易老化。
4、在安装时请缩短中心距,放松张紧轮,不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、8M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准,直接影响使用寿命。
7、发现主动轮上8M同步带向一边偏位,应移动一下被动轮加以调整,并调整张紧轮的压力。
8、在起动时,中心距改变,8M同步带松驰,发生跳齿现象,应检查带轮机架是否松动,轴的定位有否失准。加以调整、加固。
9、8M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来,采矿冶金、钢铁机械、医疗设备需求量日益增加,同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

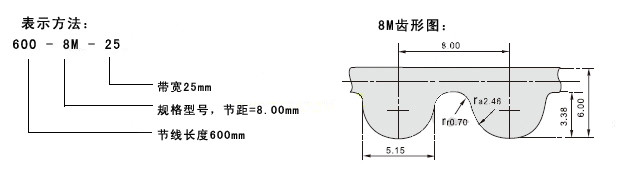

8M圆孤齿同步带齿形与表示方法
8M圆孤齿同步带规格、型号、尺寸(节距=8.00mm)
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
288 |
288.00 |
36 |
968 |
968.00 |
121 |
1600 |
1600.00 |
200 |
368 |
368.00 |
46 |
976 |
976.00 |
122 |
1608 |
1608.00 |
201 |
376 |
376.00 |
47 |
984 |
984.00 |
123 |
1624 |
1624.00 |
203 |
384 |
384.00 |
48 |
1000 |
1000.00 |
125 |
1640 |
1640.00 |
205 |
400 |
400.00 |
50 |
1032 |
1032.00 |
129 |
1648 |
1648.00 |
206 |
416 |
416.00 |
52 |
1040 |
1040.00 |
130 |
1680 |
1680.00 |
210 |
424 |
424.00 |
53 |
1048 |
1048.00 |
131 |
1696 |
1696.00 |
212 |
480 |
480.00 |
60 |
1056 |
1056.00 |
132 |
1728 |
1728.00 |
216 |
496 |
496.00 |
62 |
1064 |
1064.00 |
133 |
1760 |
1760.00 |
220 |
512 |
512.00 |
64 |
1080 |
1080.00 |
135 |
1800 |
1800.00 |
225 |
536 |
536.00 |
67 |
1096 |
1096.00 |
137 |
1824 |
1824.00 |
228 |
552 |
552.00 |
69 |
1104 |
1104.00 |
138 |
1840 |
1840.00 |
230 |
560 |
560.00 |
70 |
1120 |
1120.00 |
140 |
1888 |
1888.00 |
236 |
568 |
568.00 |
71 |
1128 |
1128.00 |
141 |
1896 |
1896.00 |
237 |
576 |
576.00 |
72 |
1136 |
1136.00 |
142 |
1904 |
1904.00 |
238 |
584 |
584.00 |
73 |
1144 |
1144.00 |
143 |
2000 |
2000.00 |
250 |
600 |
600.00 |
75 |
1152 |
1152.00 |
144 |
2008 |
2008.00 |
251 |
608 |
608.00 |
76 |
1160 |
1160.00 |
145 |
2032 |
2032.00 |
254 |
624 |
624.00 |
78 |
1168 |
1168.00 |
146 |
2080 |
2080.00 |
260 |
632 |
632.00 |
79 |
1176 |
1176.00 |
147 |
2104 |
2104.00 |
263 |
640 |
640.00 |
80 |
1184 |
1184.00 |
148 |
2160 |
2160.00 |
270 |
656 |
656.00 |
82 |
1192 |
1192.00 |
149 |
2176 |
2176.00 |
272 |
680 |
680.00 |
85 |
1200 |
1200.00 |
150 |
2200 |
2200.00 |
275 |
688 |
688.00 |
86 |
1216 |
1216.00 |
152 |
2208 |
2208.00 |
276 |
712 |
712.00 |
89 |
1224 |
1224.00 |
153 |
2240 |
2240.00 |
280 |
720 |
720.00 |
90 |
1248 |
1248.00 |
156 |
2248 |
2248.00 |
281 |
760 |
760.00 |
95 |
1256 |
1256.00 |
157 |
2272 |
2272.00 |
284 |
776 |
776.00 |
97 |
1264 |
1264.00 |
158 |
2304 |
2304.00 |
288 |
800 |
800.00 |
100 |
1272 |
1272.00 |
159 |
2392 |
2392.00 |
299 |
824 |
824.00 |
103 |
1280 |
1280.00 |
160 |
2400 |
2400.00 |
300 |
840 |
840.00 |
105 |
1304 |
1304.00 |
163 |
2504 |
2504.00 |
313 |
848 |
848.00 |
106 |
1312 |
1312.00 |
164 |
2600 |
2600.00 |
325 |
856 |
856.00 |
107 |
1344 |
1344.00 |
168 |
2656 |
2656.00 |
332 |
864 |
864.00 |
108 |
1360 |
1360.00 |
170 |
2800 |
2800.00 |
350 |
872 |
872.00 |
109 |
1392 |
1392.00 |
174 |
2840 |
2840.00 |
355 |
880 |
880.00 |
110 |
1400 |
1400.00 |
175 |
2848 |
2848.00 |
356 |
888 |
888.00 |
111 |
1408 |
1408.00 |
176 |
3048 |
3048.00 |
381 |
896 |
896.00 |
112 |
1424 |
1424.00 |
178 |
3120 |
3120.00 |
390 |
920 |
920.00 |
115 |
1440 |
1440.00 |
180 |
3200 |
3200.00 |
400 |
928 |
928.00 |
116 |
1480 |
1480.00 |
185 |
3280 |
3280.00 |
410 |
936 |
936.00 |
117 |
1520 |
1520.00 |
190 |
3400 |
3400.00 |
425 |
944 |
944.00 |
118 |
1560 |
1560.00 |
195 |
3600 |
3600.00 |
450 |
952 |
952.00 |
119 |
1576 |
1576.00 |
197 |
4400 |
4400.00 |
550 |
960 |
960.00 |
120 |
1584 |
1584.00 |
198 |
5120 |
5120.00 |
640 |
