RPP3M圆孤齿同步带
产品分类：圆孤齿橡胶同步带-RPP3M同步带系列 加入收藏
产品简介：同梯形齿同步带相比，且齿根应力集中小，寿命更长传递功率比梯型齿高1.2-2倍，与同步轮啮合比较好，来回传动过程中间隙很小。产品带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。产品包括：2M、3M、5M、8M、14M、20M、S2M、S3M、S4.5M、S5M、S8M、S14M、RPP2M、RPP3M等型号。
RPP3M橡胶同步带的保管、安装使用注意事项
1、严禁将RPP3M同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。
2、不得将RPP3M同步带长期处于不正常的弯曲状态存放。
3、将RPP3M同步带要保存在阴凉处，避免阳光直晒，这样同步带容易老化。
4、在安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、RPP3M同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。
7、发现主动轮上RPP3M同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。
8、在起动时，中心距改变，3M同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。
9、RPP3M同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

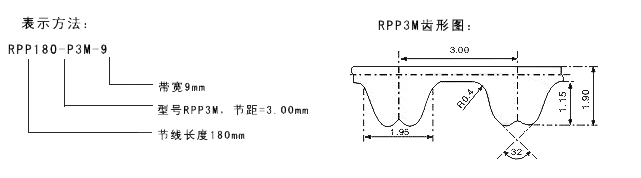

RPP3M圆孤齿同步带齿形与表示方法
RPP3M圆孤齿同步带规格、型号、尺寸(节距=3.00mm)
|
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
规格 |
节线长 |
齿数 |
|
105-P |
105.00 |
35 |
288-P |
288.00 |
96 |
513-P |
513.00 |
171 |
|
129-P |
129.00 |
43 |
291-P |
291.00 |
97 |
522-P |
522.00 |
174 |
|
141-P |
141.00 |
47 |
297-P |
297.00 |
99 |
525-P |
525.00 |
175 |
|
144-P |
144.00 |
48 |
300-P |
300.00 |
100 |
531-P |
531.00 |
177 |
|
147-P |
147.00 |
49 |
318-P |
318.00 |
106 |
537-P |
537.00 |
179 |
|
150-P |
150.00 |
50 |
327-P |
327.00 |
109 |
564-P |
564.00 |
188 |
|
159-P |
159.00 |
53 |
330-P |
330.00 |
110 |
570-P |
570.00 |
190 |
|
168-P |
168.00 |
56 |
333-P |
333.00 |
111 |
576-P |
576.00 |
192 |
|
174-P |
174.00 |
58 |
336-P |
336.00 |
112 |
579-P |
579.00 |
193 |
|
177-P |
177.00 |
59 |
339-P |
339.00 |
113 |
597-P |
597.00 |
199 |
|
180-P |
180.00 |
60 |
345-P |
345.00 |
115 |
600-P |
600.00 |
200 |
|
186-P |
186.00 |
62 |
354-P |
354.00 |
118 |
621-P |
621.00 |
207 |
|
195-P |
195.00 |
65 |
357-P |
357.00 |
119 |
621-P |
621.00 |
211 |
|
201-P |
201.00 |
67 |
363-P |
363.00 |
121 |
621-P |
621.00 |
216 |
|
204-P |
204.00 |
68 |
375-P |
375.00 |
125 |
669-P |
669.00 |
223 |
|
210-P |
210.00 |
70 |
384-P |
384.00 |
128 |
711-P |
711.00 |
237 |
|
213-P |
213.00 |
71 |
390-P |
390.00 |
130 |
735-P |
735.00 |
245 |
|
225-P |
225.00 |
75 |
393-P |
393.00 |
131 |
756-P |
756.00 |
252 |
|
231-P |
231.00 |
77 |
405-P |
405.00 |
135 |
804-P |
804.00 |
268 |
|
240-P |
240.00 |
80 |
420-P |
420.00 |
140 |
882-P |
882.00 |
294 |
|
243-P |
243.00 |
81 |
432-P |
432.00 |
144 |
945-P |
945.00 |
315 |
|
246-P |
246.00 |
82 |
447-P |
447.00 |
149 |
1062-P |
1062.00 |
354 |
|
252-P |
252.00 |
84 |
474-P |
474.00 |
158 |
1125-P |
1125.00 |
375 |
|
255-P |
255.00 |
85 |
480-P |
480.00 |
160 |
1245-P |
1245.00 |
415 |
|
264-P |
264.00 |
88 |
486-P |
486.00 |
162 |
1263-P |
1263.00 |
421 |
|
267-P |
267.00 |
89 |
489-P |
489.00 |
163 |
1500-P |
1500.00 |
500 |
|
270-P |
270.00 |
90 |
501-P |
501.00 |
167 |
1530-P |
1530.00 |
510 |
|
276-P |
276.00 |
92 |
510-P |
510.00 |
170 |
1863-P |
1863.00 |
621 |
