DXL梯形双面齿同步带
产品分类：梯形双面齿同步带-DXL同步带系列 加入收藏
产品简介：橡胶梯形双面齿同步带的带体层是采用日本进口优质氯丁胶原料制造，骨架层是采用的是日本进口优质玻璃纤维线绳，齿面耐磨层采用尼龙66高弹力布做保护。另外还有聚氨脂为材料的双面同步带。产品具有动态屈绕性好，抗龟裂性能好，臭氧性能优良，耐老化，耐热，耐油，耐磨损等特点。梯形双面齿同步带型号包括: XL、L、H、XH、XXH、T2.5、T5、T10、T20、AT5、AT10、AT20等。
DXL双面齿同步带的保管、安装使用注意事项
1、严禁将DXL双面齿同步带强行过度折断、弯曲、避免强力层损伤，失去使用价值。
2、不得将DXL双面齿同步带长期处于不正常的弯曲状态存放。
3、将DXL双面同步带要保存在阴凉处。
4、安装时请缩短中心距，放松张紧轮，不得强行将带从带轮下凸挡边上硬拉拖磨装入。
5、DXL同步带轮的齿必须与带的运转方向直角。
6、主动轮与被动轮的主轴的平行度就控制在正切=1/1000左右。轴位不准，直接影响使用寿命。
7、发现主动轮上DXL双面齿同步带向一边偏位，应移动一下被动轮加以调整，并调整张紧轮的压力。
8、在起动时，中心距改变，DXL双面齿同步带松驰，发生跳齿现象，应检查带轮机架是否松动，轴的定位有否失准。加以调整、加固。
9、DXL双面齿同步带安装时必须按不同的型号和带宽适当的加以张紧力。
10、张紧轮且一定要安装在带动的传动松边一侧。
同步带传动的特点
同步带传动是综合了带传动、链传动、和齿轮传动的优点的新型带传动。由于带的工作面呈齿形，与带轮的齿槽作啮合传动，并由带的抗拉层承受负载，以保持带的节线长度不变，故带与轮间没有相对滑动，从而使主，从动轮间能做无滑差的同步传动。同步带传动的速度范围从每分钟几转到线速度40m/s以上，速比可达到10，传动效率可达99% ，传动功率从几瓦到数百瓦。近年来，采矿冶金、钢铁机械、医疗设备需求量日益增加，同步带传动现已在各种仪器、计算机、缝纫机、纺织机、化纤机、和其他通用机械中得到广泛应用。

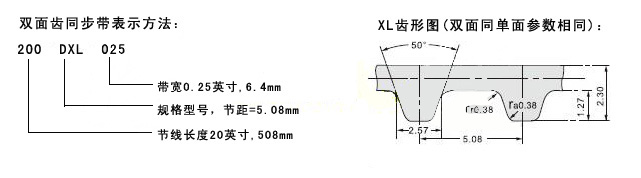

DXL梯形双面齿同步带齿形与表示方法
|
型号 |
节线长(mm) |
齿数 |
型号 |
节线长(mm) |
齿数 |
型号 |
节线长(mm) |
齿数 |
|
200XL |
508.00 |
100 |
306XL |
777.24 |
153 |
460XL |
1168.40 |
230 |
|
202XL |
513.08 |
101 |
310XL |
787.40 |
155 |
480XL |
1219.20 |
240 |
|
206XL |
523.24 |
103 |
316XL |
802.64 |
158 |
490XL |
1244.60 |
245 |
|
208XL |
528.32 |
104 |
320XL |
812.80 |
160 |
492XL |
1249.68 |
246 |
|
210XL |
533.40 |
105 |
326XL |
828.04 |
163 |
490XL |
1244.60 |
249 |
|
212XL |
538.48 |
106 |
330XL |
838.20 |
165 |
514XL |
1305.56 |
257 |
|
214XL |
543.56 |
107 |
340XL |
863.60 |
170 |
560XL |
1422.40 |
280 |
|
218XL |
553.72 |
109 |
344XL |
873.76 |
172 |
564XL |
1432.56 |
282 |
|
220XL |
558.80 |
110 |
348XL |
883.92 |
174 |
566XL |
1437.64 |
283 |
|
226XL |
574.04 |
113 |
352XL |
894.08 |
176 |
574XL |
1457.96 |
287 |
|
228XL |
579.12 |
114 |
356XL |
904.24 |
178 |
580XL |
1473.20 |
290 |
|
230XL |
584.20 |
115 |
360XL |
914.40 |
180 |
612XL |
1554.48 |
306 |
|
234XL |
594.36 |
117 |
362XL |
919.48 |
181 |
630XL |
1600.20 |
315 |
|
236XL |
599.44 |
118 |
364XL |
924.56 |
182 |
670XL |
1701.80 |
335 |
|
240XL |
609.60 |
120 |
370XL |
939.80 |
185 |
672XL |
1706.88 |
336 |
|
248XL |
629.92 |
124 |
372XL |
944.88 |
186 |
686XL |
1742.44 |
343 |
|
250XL |
635.00 |
125 |
376XL |
955.04 |
188 |
710XL |
1803.40 |
355 |
|
256XL |
650.24 |
128 |
380XL |
965.20 |
190 |
720XL |
1828.80 |
360 |
|
260XL |
660.40 |
130 |
384XL |
975.36 |
192 |
736XL |
1869.44 |
368 |
|
264XL |
670.56 |
132 |
390XL |
990.60 |
195 |
788XL |
2001.52 |
394 |
|
270XL |
685.80 |
135 |
392XL |
995.68 |
196 |
860XL |
2184.40 |
430 |
|
274XL |
695.96 |
137 |
400XL |
1016.00 |
200 |
1032XL |
2621.28 |
516 |
|
276XL |
701.04 |
138 |
412XL |
1046.48 |
206 |
1220XL |
3098.80 |
610 |
|
280XL |
711.20 |
140 |
414XL |
1051.56 |
207 |
1300XL |
3302.00 |
650 |
|
282XL |
716.28 |
141 |
424XL |
1076.96 |
212 |
1494XL |
3794.76 |
747 |
|
286XL |
726.44 |
143 |
430XL |
1092.20 |
215 |
2128XL |
5405.12 |
1064 |
|
290XL |
736.60 |
145 |
432XL |
1097.28 |
216 |
|
|
|
|
300XL |
762.00 |
150 |
434XL |
1102.36 |
217 |
|
|
|
|
304XL |
772.16 |
152 |
450XL |
1143.00 |
225 |
|
|
|
